Hvordan kan producenter af stålkonstruktionskomponenter, der kan tilpasses til forskellige sæt udstyr, optimere det strukturelle design af stålkonstruktionskomponenter for at forbedre bæreevnen og letvægten?
I den tilpasning og fremstilling af stålkonstruktionskomponenter til komplette udstyrssæt , optimering af det strukturelle design for samtidig at forbedre den bærende kapacitet og opnå letvægt er kernespørgsmålet om at balancere ydeevne, omkostninger og effektivitet. Denne proces kræver en kombination af materialeegenskaber, mekaniske principper, fremstillingsprocesser og faktiske arbejdsforhold for at nå målet gennem en systematisk designstrategi. Følgende detaljerede beskrivelse af de specifikke metoder fra flere dimensioner:
1. Optimering baseret på materialeegenskaber: Vælg det rigtige "fundament" for at få det dobbelte af resultatet med den halve indsats
Udvælgelse og rimelig anvendelse af materialer er forudsætningen for strukturel optimering. Styrken, sejheden, densiteten og andre parametre for forskellige stål varierer betydeligt, og de skal matches nøjagtigt i henhold til komponenternes bærende krav, arbejdsmiljø og andre faktorer.
Anvendelse af højstyrkestål: Brug af lavlegeret højstyrkestål med højere flydespænding (såsom Q355, Q460 osv.) kan reducere materialetykkelsen under de samme bærende forhold og direkte reducere konstruktionens egenvægt. For eksempel blev en bærende bjælke oprindeligt designet til at bruge Q235 stål med en tykkelse på 20 mm. Efter brug af Q355 stål kan tykkelsen reduceres til 16 mm, vægten reduceres med 20%, og bæreevnen påvirkes ikke.
Differentieret fordeling af materialer: I henhold til spændingsegenskaberne for hver del af strukturen anvendes højstyrkematerialer i områder med høj belastning og almindelige materialer i områder med lav belastning for at opnå "godt stål er brugt på bladet". For eksempel anvendes højstyrkestål i de spændingskoncentrerede dele af udstyrsbasen, mens almindeligt kulstofstål anvendes i hjælpestøttedelen, som ikke kun kan sikre den samlede styrke, men også kontrollere omkostningerne og vægten.
Udforskning af nye materialer: I scenarier med ekstremt høje letvægtskrav (såsom stålkonstruktioner af mobilt udstyr), kan aluminiumslegeringer eller kompositmaterialer (såsom kulfiberforstærkede harpiksbaserede kompositmaterialer) bruges i ikke-bærende dele til at danne en hybridstruktur med stål. Der bør dog lægges vægt på forbindelsesmetoderne og kompatibiliteten af forskellige materialer for at undgå strukturelle fejl på grund af elektrokemisk korrosion eller uoverensstemmelse mellem mekaniske egenskaber.
2. Topologisk optimering af strukturel form: gør kraftoverførsel mere "effektiv"
Topologisk optimering er at finde den optimale distributionsform af materialer i henhold til belastninger og begrænsninger i et givet designrum gennem matematiske algoritmer, for at opnå "fjernelse af slagg og bibeholdelse af essensen", og sikre den bærende kapacitet og samtidig reducere vægten.

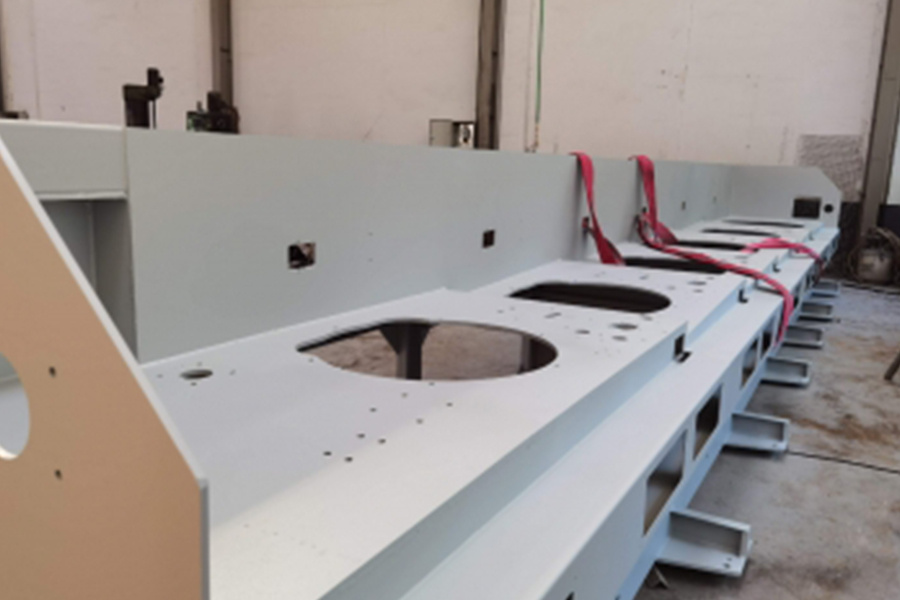

Fjern overflødige materialer: Brug finite element analyse (FEA) software til at simulere strukturens spændingstilstand, identificere de "redundante områder" med lavere spænding og skære dem. For eksempel er det traditionelle design af udstyrssøjler for det meste solid struktur. Efter topologisk optimering kan den udformes som et hult gitter eller en tyndvægget struktur med forstærkningsribber, der fastholder nok materiale ved spændingskoncentrationspunktet, reducerer materialet i det ikke-stressede område, reducerer vægten med mere end 30% og forbedrer stivheden.
Reference til bionisk struktur: Biologiske strukturer i naturen (såsom honningkager og fugleknogler) har karakteristika af "letvægt og høj styrke", og deres principper kan anvendes til stålkonstruktionsdesign. For eksempel er panelet på udstyrsplatformen designet som en honeycomb sandwich-struktur, og kernelaget bruger tyndvægget stål, hvilket ikke kun reducerer vægten, men også forbedrer den samlede bæreevne gennem den spredte belastningseffekt af honeycomb-strukturen.
Optimering af tværsnitsform: Den geometriske form af komponenttværsnittet har en væsentlig indflydelse på bæreevnen. Under det samme tværsnitsareal er inertimomenterne og sektionsmodulet af I-formede, kasseformede og cirkulære sektioner større, og bøjnings- og vridningsmodstanden er bedre. For eksempel bruger drivakslen en hul cirkulær rørsektion i stedet for et massivt rundstål, og torsionsmodstanden er stort set den samme, når vægten er reduceret med 50 %; tværbjælken bruger en I-formet sektion i stedet for en rektangulær sektion, og bøjningsbæreevnen kan øges med 40% under samme egenvægt.
3. Optimering af forbindelsesmetoder: Reducer "ekstra belastning" og forbedre den samlede stivhed
Forbindelsesnoden er stålkonstruktionens svage led. En urimelig forbindelsesmetode vil øge vægten, reducere den samlede stivhed og endda forårsage stresskoncentration. Optimeringen af forbindelsesdesignet skal tage højde for styrke, letvægt og konstruktionsgennemførlighed.
Optimering af svejsede forbindelser: Brug kontinuerlige svejsninger i stedet for intermitterende svejsninger for at reducere den samlede længde af svejsningen og samtidig sikre forbindelsesstyrken; til tykke pladeforbindelser, brug rillesvejsninger i stedet for kantsvejsninger for at reducere svejsevolumenet og den varmepåvirkede zone og reducere den ekstra belastning, der forårsages af svejsedeformation. Derudover optimeres positionen af svejsninger gennem finite element-analyse for at undgå at sætte svejsninger ved spændingskoncentrationspunkter og forbedre nodernes pålidelighed.
Raffineret design af boltforbindelser: Boltens specifikationer og mængde er nøjagtigt beregnet i henhold til kraftstørrelsen for at undgå blindt brug af store specifikationer eller for mange bolte. For eksempel blev flangeforbindelsen på et bestemt udstyr oprindeligt designet til at bruge 12 M20 bolte. Efter kraftanalyse blev den justeret til 8 M18 bolte, som ikke kun opfyldte styrkekravene, men også reducerede materialeforbruget af bolte og flanger.

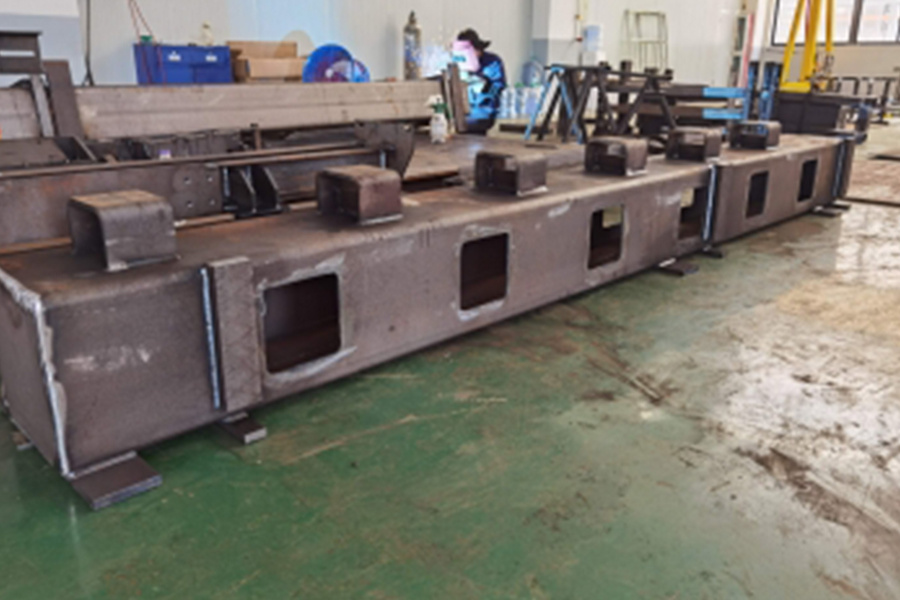

Integreret støbeproces: For komplekse komponenter anvendes overordnede bøjnings-, laserskærings- og blankningsprocesser for at reducere antallet af splejsninger. For eksempel, hvis udstyrets rammestruktur er splejset af flere stålplader, vil vægten af svejsninger og konnektorer stige. Men ved at bukke hele stålpladen ind i rammekroppen gennem en stor bukkemaskine kan 70 % af splejsningspunkterne reduceres, vægten kan reduceres med 15 %, og den samlede stivhed kan forbedres væsentligt.
4. Styrkelse af stivhed og stabilitet: Undgå "ustabilitet på grund af lethed"
Letvægtsdesign skal være baseret på at sikre strukturel stivhed og stabilitet, ellers kan bæreevnen svigte på grund af for stor deformation eller ustabilitet.
Rimeligt arrangement af forstærkningsribber: Forstærkningsribber (såsom U-formede og L-formede ribber) er sat på overfladen af tyndvæggede komponenter for at forbedre lokal stivhed ved at ændre sektionens inertimoment. For eksempel er udstyrets tynde pladeskal let at deformere, når det udsættes for ensartet belastning. Efter tilføjelse af langsgående og tværgående forstærkningsribber langs kraftretningen kan stivheden øges med mere end 50%, når materialeforbruget stiger med 5%.
Verifikation og justering af stabilitet: For slanke stænger, tyndvæggede komponenter og andre komponenter, der er tilbøjelige til ustabilitet, skal deres stabilitet verificeres med Eulers formel. Om nødvendigt tilføjes sidestøtte eller tværsnitsformen justeres (såsom ændring af den rektangulære sektion til en I-formet sektion) for at øge den kritiske ustabilitetsbelastning uden at tilføje for meget vægt.
Rimelig påføring af forspænding: For boltforbundne lastbærende komponenter påføres passende forspænding for at få forbindelsesstykket til at passe tæt, reducere relativ deformation under arbejdet og forbedre den samlede stivhed. For eksempel kan forbindelsesboltene mellem lejesædet og bunden af udstyret øge stivheden af samlingsoverfladen med 20%~30% efter påføring af forspænding.
5. Kombination af simulering og eksperiment: Brug data til at "eskortere" optimeringseffekten
Strukturel optimering kan ikke kun stole på erfaring, men skal verificeres gennem simuleringsanalyse og fysiske tests for at sikre pålideligheden af designskemaet.
Finite element simuleringsanalyse: I designfasen bruges ANSYS, ABAQUS og anden software til at etablere en tredimensionel model til at simulere spændingsfordelingen, deformationen og udmattelseslevetiden under forskellige belastninger og arbejdsforhold. De strukturelle parametre (såsom vægtykkelse, ribbepladeposition og tværsnitsstørrelse) justeres gennem flere iterationer, indtil balancepunktet mellem "letvægt" og "høj styrke" er fundet. For eksempel har den roterende arm på en svejserobot reduceret sin vægt med 25 % og dens maksimale belastning med 10 % efter 5 runder med simuleringsoptimering, hvilket fuldt ud opfylder brugskravene.
Fysisk testverifikation: Statisk belastningstest, dynamisk belastningstest og udmattelsestest udføres på den optimerede prototype for at verificere dens faktiske bæreevne og holdbarhed. For eksempel belastes og testes den optimerede bærende bjælke af en hydraulisk testmaskine, og dens ydelses- og grænsebelastning registreres for at sikre, at den ikke er lavere end designstandarden; den dynamiske belastning under driften af udstyret simuleres ved vibrationstabeltesten for at kontrollere, om strukturen giver resonans eller deformeres for meget.
Iterativ forbedringsmekanisme: Feedback testdata til simuleringsmodellen, modificere parametre (såsom materialeegenskaber, randbetingelser) og yderligere optimere designet. For eksempel, hvis den faktiske deformation af en komponent viser sig at være større end simuleringsresultatet under testen, er det nødvendigt at kontrollere, om modellens begrænsninger er i overensstemmelse med den faktiske situation, og justere det strukturelle design.
6. Samarbejde mellem proces og design: Gør designet "landing" mere effektivt
Strukturel optimering skal tage højde for gennemførligheden af fremstillingsprocessen, ellers vil selv det bedste design være vanskeligt at opnå. Producenter skal kombinere deres egne udstyrsevner og proceskarakteristika for at inkorporere proceskrav i designfasen.
For eksempel kan Jiaxing Dingshi Machinery Manufacturing Co., Ltd understøtte forarbejdning og fremstilling af komplekse strukturer med avanceret udstyr såsom 15.000 kvadratmeter indendørs produktionsrum, 6 meter × 3,5 meter stort portalbehandlingscenter og 30 kW laserpladeskæremaskine. Dens 20 professionelle tekniske designere har stærke tegningsdesignkonverteringsevner, og kan nøjagtigt konvertere det optimerede strukturelle design til producerbare procestegninger, hvilket sikrer, at topologioptimering, materialevalg og andre løsninger implementeres i den faktiske produktion - såsom at bruge en 600-tons bukkemaskine til at opnå integreret støbning af store tyndvæggede komponenter og reducere splejsning; gennem 50 svejseudstyr af forskellige typer og de fremragende færdigheder hos 60 certificerede svejsere, er styrken og præcisionen af komplekse svejsninger garanteret, hvilket giver pålidelig processtøtte til strukturel optimering.
